Definiția coeficientului de curgere Cv: un ghid practic pentru elementele de bază privind dimensionarea supapelor

O alarmă de presiune scăzută pe linia de purjare a analizorului de azot este rareori cauzată de analizor însuși. De cele mai multe ori, problema reală este un regulator sau o supapă cu un Cv prea scăzut pentru cererea de debit. Componenta poate arăta corect în catalog - dimensiunea corectă, materialul potrivit, gradul de presiune corect - dar coeficientul de debit nu se potrivește aplicației. Cv, sau coeficientul de curgere al supapei, este modalitatea standard de a exprima cât de mult fluid poate trece o supapă sau un regulator în condiții definite. Înțelegerea ce înseamnă Cv, cum se calculează și cum să-l folosești la selectarea componentelor previne această clasă de eroare de dimensionare.

Definirea coeficientului de curgere Cv

Cv este un indice adimensional al capacității de curgere utilizat în industria supapelor. Prin definiție, Cv este numărul de galoane SUA pe minut de apă la 60°F (16°C) care curge printr-o supapă complet deschisă atunci când se menține o cădere de presiune de 1 psi. Condițiile de referință există pentru a crea o linie de bază consistentă: apa la această temperatură are o vâscozitate și densitate cunoscute, iar căderea de presiune de 1 psi este suficient de mică pentru a evita turbulențele care ar distorsiona măsurarea.

În termeni practici, o supapă cu Cv 4.0 trece 4 galoane de apă pe minut la 60°F cu 1 psi de presiune diferențială. Pentru gaze precum azotul, aceeași valoare Cv oferă un punct de plecare, dar calculul trebuie să includă presiunea, temperatura și densitatea gazului. Definiția presupune o supapă complet deschisă deoarece pozițiile parțial deschise au valori Cv mai mici care se modifică odată cu caracteristica debitului supapei.

Cv nu este o măsurare a debitului în condiții de funcționare. Este o referință standardizată care vă permite să comparați componente de la diferiți producători. Când convertiți acea referință la fluidul, temperatura și căderea de presiune reală, obțineți un debit estimat.

Formula Cv pentru fluxul de lichid

Pentru aplicații lichide, formula este:

Cv = Q √(SG / ΔP)

Unde:

• Q este debitul în galoane SUA pe minut.
• SG este greutatea specifică a fluidului la temperatura de funcționare. Apa are SG 1.0, astfel încât fluidele mai grele decât apa necesită un Cv mai mare pentru a obține același debit.
• ΔP este căderea de presiune pe supapă în psi.

Această formulă dezvăluie compromisul central în selectarea supapei: dacă aveți mai puțină cădere de presiune disponibilă, aveți nevoie de un Cv mai mare. O supapă cu Cv insuficient va consuma mai multă presiune decât poate furniza sistemul, reducând debitul sub ținta de proiectare.

Exemplu lucrat: Un sistem de dozare chimică necesar pentru a furniza 12 gpm dintr-un fluid cu greutate specifică 1,05 printr-o supapă cu diferență de presiune disponibilă de 6 psi.

Cv = 12 × √(1,05 / 6) = 12 × 0,418 = 5,02

O supapă cu Cv 5.0 ar sta exact la limită. Ghidurile de selecție recomandă în general următoarea dimensiune mai mare, astfel încât Cv 6–8 oferă o marjă pentru fluctuațiile procesului și toleranțele supapei.

Pentru calculul invers, formula poate fi rearanjată pentru a prezice debitul pentru o supapă cunoscută: Q = Cv × √(ΔP / SG). Dacă instalați o supapă cu bilă cu Cv 8 în aceeași linie, debitul așteptat la 6 psi ar fi de aproximativ 8 × √(6 / 1,05) = 8 × 2,39 = 19,1 gpm, ceea ce depășește cerințele de proiectare și lasă o marjă de siguranță pentru capacitatea viitoare.

Cv pentru debit de gaz

Calculele debitului de gaz utilizează același concept Cv, dar țin cont de compresibilitatea gazului. O formulă simplificată comună este:

Cv = Q / (963 × √(ΔP × P2 / (G × T)))

Unde Q este debitul în picioare cubi standard pe oră (SCFH), P2 este presiunea absolută în aval în psia, G este greutatea specifică a gazului în raport cu aerul și T este temperatura absolută în grade Rankine.

De exemplu, o supapă cu ac de 1/4 inch cu Cv 0,8 care funcționează cu azot (G = 0,967) la intrare de 100 psia și ieșire de 20 psia ar trece aproximativ 1374 SCFH. Aceasta arată sensibilitatea fluxului de gaz la raportul de presiune absolută și la temperatură. În practică, majoritatea producătorilor de supape și regulatoare din oțel inoxidabil publică diagrame de flux de gaz care oferă valori Cv la diferite presiuni de intrare și căderi de presiune. Utilizarea acestor diagrame este mai rapidă și mai puțin predispusă la erori decât calculul manual.

Cv vs. Kv și alți coeficienți de curgere

Pe piețele bazate pe metrice, Kv este utilizat în locul Cv. Definiția Kv este debitul de apă la 20°C în metri cubi pe oră printr-o supapă complet deschisă cu o cădere de presiune de 1 bar.

De ce contează CV-ul în aplicații reale

Cea mai directă consecință a Cv este dacă supapa sau regulatorul poate furniza debitul necesar sub presiunea disponibilă. Dacă Cv este prea scăzut, dispozitivul restricționează linia și creează un blocaj de flux. Dacă Cv este prea mare, supapa poate fi supradimensionată, ceea ce duce la o rezoluție și oscilații slabe de control.

Pentru supapele de control, dimensiunea trimului este direct legată de Cv. Un anumit corp de supapă poate oferi trimuri evaluate la diferite valori Cv. Alegerea unei garnituri care este prea mică forțează supapa să funcționeze aproape de limita sa, provocând eroziune și zgomot. Alegerea unui trim prea mare reduce precizia controlului deoarece mișcări mici ale tijei modifică debitul în cantități mari.

Pentru regulatoarele de presiune, Cv determină debitul maxim pe care îl poate trece regulatorul în timp ce își menține valoarea de referință. Un regulator subdimensionat va scădea, ceea ce înseamnă că presiunea de ieșire scade pe măsură ce debitul crește. Un regulator supradimensionat poate vâna sau bâzâit, în special în apropierea debitului zero. Acesta este unul dintre motive regulatoarele din oțel inoxidabil sunt preferate în serviciile corozive și de înaltă presiune , deoarece își mențin valoarea de referință pe intervale lungi de service.

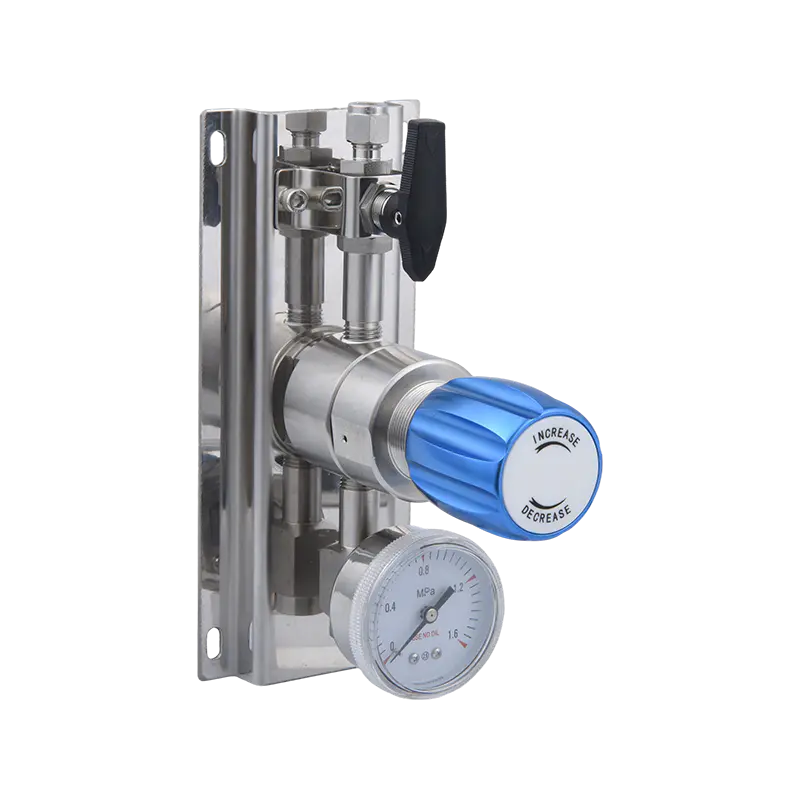

Regulator de presiune medie seria R57 pentru controlul gazului Regulatorul R57 oferă un control robust al presiunii gazului cu un manometru de 2 inchi și o supapă de siguranță, potrivit pentru gaze industriale obișnuite și medii care necesită o putere stabilă și întreținere ușoară. Vizualizare produs →

Aceeași logică se aplică supapelor cu ac utilizate pentru reglarea fină a debitului în liniile de instrumente. Aceste supape au valori Cv scăzute, adesea între 0,1 și 1,5, permițând operatorilor să facă ajustări precise la debitele mici de probă. Supapele cu ac sunt instalate acolo unde scăderea de presiune este în mod intenționat mare pentru a obține controlabilitate. Relația dintre rotațiile tijei și Cv este descrisă de caracteristica de curgere a supapei, care este de obicei documentate de producător .

Supapă cu ac cu filet extern pentru reglarea fină a debitului Această supapă cu ac permite o reglare precisă a debitului în liniile de instrumente, cu valori Cv de obicei între 0,1 și 1,5, făcându-l ideal pentru aplicații care necesită cădere mare de presiune și controlabilitate. Vizualizare produs →

Citirea evaluărilor și toleranțelor Cv

În timp ce definiția Cv este standardizată, valorile măsurate efective depind de metodele de testare ale producătorului și de geometria internă a supapei. O toleranță comună în industrie pentru Cv publicat este de ±10%. O supapă cu Cv 10 poate măsura oriunde de la 9,0 la 11,0. Această variație este un rezultat natural al toleranțelor de prelucrare, finisajelor suprafețelor și uzurii în timpul testării.

Contează și standardul de măsurare folosit de producători. În testarea debitului de lichid, supapa este instalată într-o instalație de testare cu o cădere de presiune controlată, iar debitul măsurat este utilizat pentru a calcula Cv. În testarea gazului, debitul este măsurat și apoi convertit într-un coeficient legat de gaz. Producătorii de renume verifică CV-ul mostrelor reprezentative înainte de lansare.

Pentru aplicații critice, este o bună practică să solicitați valoarea Cv testată de la producător sau să o verificați pe un banc de curgere. Pentru servicii de înaltă presiune sau hidrogen, furnizorii furnizează în mod normal caracteristici detaliate ale debitului împreună cu Cv-ul nominal.

De asemenea, coeficientul de curgere se modifică odată cu deschiderea supapei. Majoritatea supapelor nu mențin un Cv constant pe cursa lor. În schimb, ele urmează o curbă caracteristică - liniară, procent egală sau cu deschidere rapidă. Atunci când o supapă trebuie să funcționeze într-o gamă largă de debite, curba caracteristică contează la fel de mult ca Cv maxim.

Selectarea supapelor din Cv calculat

Procesul practic de alegere a unei componente este simplu. Începeți cu condițiile procesului: debitul necesar, densitatea fluidului și căderea de presiune acceptabilă. Calculați Cv folosind formula. Apoi selectați o componentă cu un Cv nominal ușor peste valoarea calculată.

Într-o supapă cu bilă din oțel inoxidabil 316L pentru o linie de instrumente de 1/4 inch, un Cv de 3 până la 5 este obișnuit. Într-o supapă cu bilă de 1/2 inch, Cv poate ajunge la 15 sau mai mult. Supapele cu ac din aceleași dimensiuni ale liniilor rămân mult mai jos. Dacă o supapă cu bilă cu Cv 15 este plasată în amonte de o supapă cu ac cu Cv 0,5, supapa cu ac domină căderea de presiune. Supapa cu bilă trebuie să fie încă dimensionată astfel încât propria sa cădere de presiune la debitul de funcționare să fie suficient de mică pentru a lăsa diferența necesară pentru supapa cu ac.

Supapă cu bilă dreaptă cu filet extern pentru liniile de instrumente Această supapă cu bilă oferă un control eficient de pornire/oprire cu un Cv potrivit pentru liniile de instrumente, asigurând căderea minimă a presiunii atunci când este asociată cu supape cu ac din aval pentru precizie a debitului. Vizualizare produs →

Când aplicarea implică hidrogen sau gaze de înaltă puritate, ornamentele, materialul scaunului și designul etanșării interne afectează Cv-ul efectiv. O mică modificare a rugozității scaunului poate modifica Cv măsurat cu câteva puncte procentuale.

Coeficientul de curgere Cv condensează o cantitate mare de informații hidraulice într-un singur număr. Vă spune dacă o supapă va trece cantitatea potrivită de fluid, dacă un regulator va menține presiunea la debitul necesar și dacă dimensiunea de reglare a unei supape de control se potrivește cu procesul. Folosind definiția, formula și marjele practice recomandate de producători, puteți evita cea mai frecventă cauză a erorilor de dimensionare a supapelor: alegerea unei componente care se potrivește țevii, dar care nu poate gestiona debitul.
